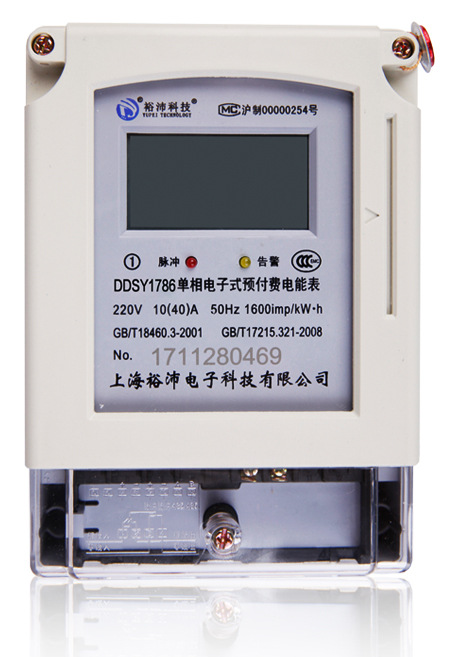

单相IC卡智能预付费电表

一、主要工作原理
用户持IC卡到供电部门交款购电，供电部门用售电管理机将购电量写入IC卡中，用户将IC卡插入电表插孔即可供电，当表内剩余电量等于报警电量时，拉闸断电，用户此时插一下IC卡即可恢复供电；当剩余电量为零时，自动拉闸断电，用户必须再次持卡交费购电，才可以恢复用电。

二、主要特点
1、机械字轮和LED双显示，避免在任何情况下发生用户纠纷。
2、采用美国Microchip单片机及ATMEL非易失性IC存储器等进口元器件，保证了产品的可靠性、易用性和安全性。
3、一表一卡，不同用户的IC卡在相互的表中不起作用。
4、不同供电部门的IC卡不能通用。
5、 IC卡双向传递数据，通过IC卡回送表内用电数据，方便管理。
6、当有反接窃电时，同样记录用电，具有一定的防窃电功能。
7、售电管理机既可以单独售电，也可与微机联网售电。

三、技术参数
1、准确度等级：1.0级。
2、基本电流Ib（额定最大电流Imax）：5（20）A，10（40）A和15（60）。
3、电表常数：3200 imp/KWh。
4、参比电压：220V。
5、参比频率：60Hz。
6、工作电压范围：220±20%VAC。
7、功耗<0.5W。
8、环境工作条件：-20℃—+55℃，相对湿度不超过85%（+25℃）。
9、断电情况下表内数据可保存100年，IC卡插卡次数10万次以上。
10、起动：在参比电压、参比频率及COSф=1.0条件下，当负载电流为0.5%Ib时，电能表采样指示灯能连续闪亮。
11、潜动：电能表在施加115%额定电压，电流回路断开时，电能表采样指示灯不闪亮。
12、绝缘：电能表的所有线路对表壳间能经受波形为1.2/50μs，峰值为6KV的脉冲电压，在相同极性下冲击10次，不出现电弧放电和击穿现象。
13、电能表的线路对地绝缘经受频率为50Hz的实际正弦波形的交流电压2KV历时一分钟。
